鋼球作為工業和精密電子行業的主要零件，正被廣泛使用，達到航空航天，小到我們手里的手機，都有廣泛涉及！理解鋼球標注術語，對于使用鋼球的行業人員是特別重要的，不管是采購還是自己產品的了解都有很大的幫助。
現對鋼球，包括軸承鋼球、不銹鋼球等的標注術語進行簡單介紹：
1.球的公稱直徑Dw 一般用于鑒別球尺寸的直徑值。
2.球的單一直徑Dws 與球輪廓面相切的兩平行面間的距離。
3.球的平均直徑Dwm 球上實測最大和最小單一直徑的算術平均值。
4.球直徑變動量VDws 一個球的實測最大和最小單一直徑之差。
5.球形誤差△Sph 在任一直徑平面內,球輪廓面的外接球體與球輪廓面上任一點之間的最大徑向距離。
6.批直徑變動量VDwL 同批中最大球的平均直徑與最小的平均直徑之差。
VDwL＝Dwm max－Dwm min
7.球規值的偏差△S批平均直徑減去公稱直徑與球規值之和。
△S＝DWmL－(Dw÷S)
8.球分規值 最接近球規值實際偏差的已定系列的諸量.每一球分規值為該等級球已定球分規值間距的整倍,球的分規值和球的公稱直徑與球規值組合在一起,為制造廠標志批平均直徑之用,不應作訂戶之用.
9.表面粗糙度 通常指在一定部分面積內,球形誤差和波紋度以外的表面微觀不平度.表面粗糙度公差值系輪廓算術平均偏差Ra,其計算按GB3505-87《表面粗糙度術語、表面及其參數》。
鋼球標志示例
例1 材料為高碳鉻軸承鋼、公稱直徑8mm、等級10、規值+4μm、分規值-0.2μm的鋼球，標志為： 8.0000G10+4（-0.2） GB308-2002
例2 材料為高碳鉻軸承鋼、公稱直徑12.7mm(in)、等級40、規值0、分規值0的鋼球，標志為： 12.7G40±0(±0) GB308-2002

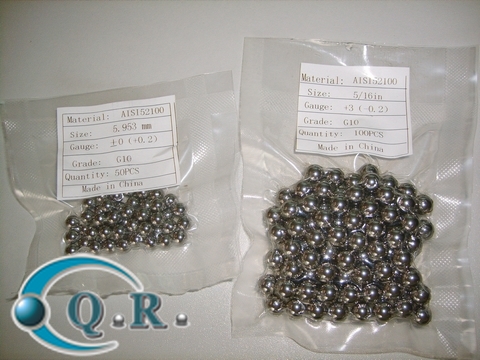

而不用的企業，在征得客戶任何的情況下，鋼球標志會有所改變：如下為一例子：
